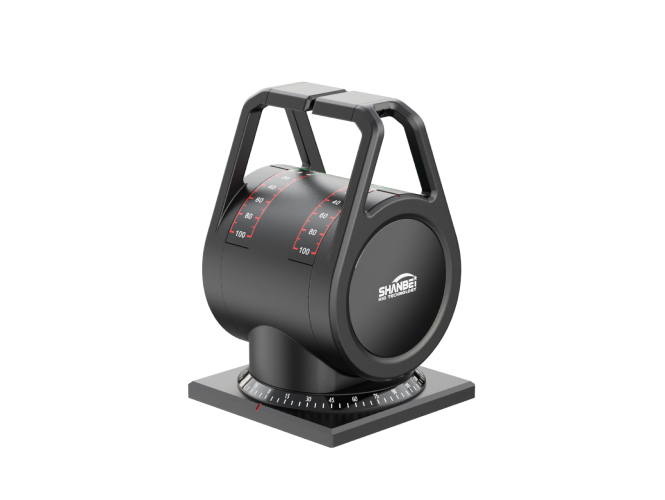

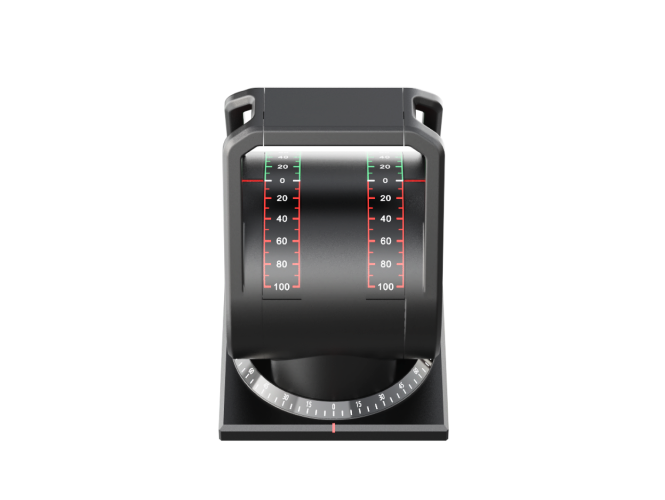

WLF-74
全回转控制手柄
WLF-74全回转控制手柄用于各类船舶或试验设备等需要同时对速度和方位进行调节的场合，一般布置在电气集
中控制台上，对推进器的方位角、倾斜角或推力、速度等进行联动控制。
产品具有全铝合金材质，握柄采用黑色喷塑，刻度背光指示；操纵阻尼、回转阻尼、档位反馈感可调；满足IEC60945规范电磁兼容、振动等要求；具有设计紧凑、结构坚固、精度高的优点
产品特点
PRODUCT FEATURE
产品参数
PRODUCT PARAMETER
-
供电电压24VDC
-
Y轴范围±60° 或 60°
-
Y轴电位计5KΩ，线性
-
Y轴卡顿0°
-
主体材质铝合金黑色喷塑
-
齿轮材料铜合金
-
背光冷光薄膜
-
IP等级IP56
-

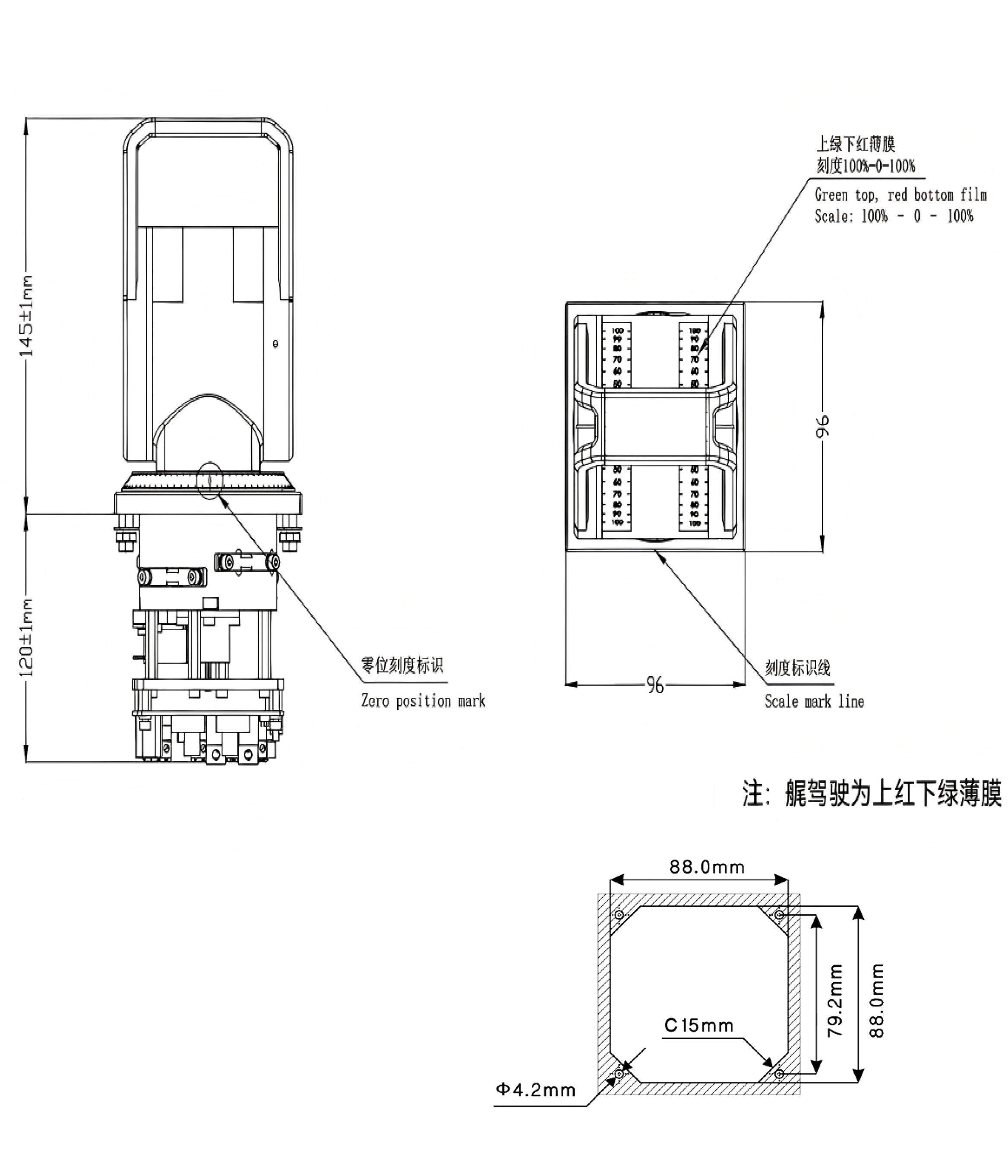

安装4XM4螺柱，面板厚度8mm
-
Z轴范围±180°
-
Z轴电位计5KΩ
-
Z轴卡顿0°、±90°、180°
-
主轴材质不锈钢
-
传动方式齿轮传动
-
调光方式0~24V
-
线性公差±1.0%
-
接线16路I/O端子排
外观&功能定制
CUSTOMIZATION
-
握柄单元双杆串联双杆独立
-
推进范围±60°0~60°-15~60°
-
回转范围±180°
-
输出信号推进/回转4~20mA推进5K/回转sincos 正倒车无源开关
-
背光调节0~24V
-
驾驶方式前驾驶艉驾驶
